桶式滤芯过滤器系列

大流量滤芯过滤器



大流量过滤芯的设计采用高性能聚丙烯无纺布材料，最优化其过滤性能及流体质量以确保客户的满意度。过滤芯采用了独一无二的水平打褶设计可以使得过滤芯具有较大的有效过滤面积。熔喷聚丙烯微纤维有格的纤维直径规格以确保其绝对过滤精度。



独一无二的打褶工艺确保过滤材料以更为统一的打褶方式产出。液体在整个过滤材料中的均匀分布实现了过滤面积更为充分的利用。凭借此设计，我们能够在更紧凑、更小型的空间中确保稳定的过滤效果,大直径内径允许通过单支滤芯的流量最高可达500加仑/分钟。



特点和优点：

壳体的形式可以是立式，节省空间,流量可以达到70T/h,同时可以参用并联方式使水量变大；

壳体的水平设计使滤芯更换相当简便；

容器有细微倾斜，可以防止在打开盖子时液体泄漏；

内置Ｏ型圈更好的密封；

顶部是齐平的盖子，便于滤芯的更换；

在滤芯下面设置进水口连接，可以防止介质的冲击；

符合ASME的标准和压力编号确保真实完整；

可以选用碳钢，304不锈钢和316L不锈钢，应用到更多的领域；

运用了更加方便快捷且适合的O型密封圈；

表面的固定别针便于快速准确定位；

可以应用于150PSI和300PSI压力；

过滤器材质型号：不锈钢大流量过滤器（304SS，316SS）；碳钢衬胶/衬塑（304SS，316SS）

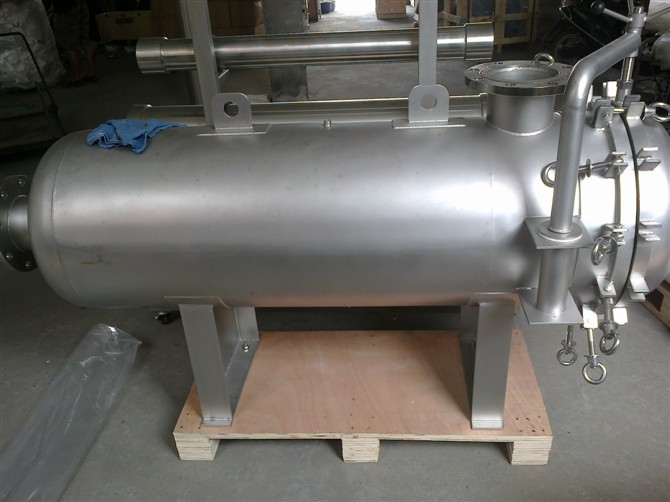

大流量滤筒经专门设计，可以在紧凑空间内实现系统流量的要求。不锈钢滤筒表面都经过抛光处理，对碳钢滤筒均进行喷漆保护。我们可提供各类尺寸的大流量立式或卧式的滤筒。它可以容纳1至14只长度为40"或60"的过滤芯。如有要求，我们还可提供更大尺寸的滤筒。选择卧式滤筒可以使安装更换操作最大程度地得以简化，选择立式滤筒可以将过滤系统的占地面积最小化。





过滤器标准型号尺寸表?
滤筒型号?	滤芯数量?	滤芯规格?	壳体材质?	滤芯直径(mm)?	连接尺寸?	壳体直径(mm)?
1HF-40HV?	1?	40″?	碳钢或304或316?	165?	DN100?	200?
1HF-60HV?	1?	60″?		165?	DN100?	200?
3HF-40HV?	3?	40″?		165?	DN150?	500?
3HF-60HV?	3?	60″?		165?	DN200?	500?
5HF-40HV?	5?	40″?		165?	DN200?	600?
5HF-60HV?	5?	60″?		165?	DN250?	600?
7HF-40HV?	7?	40″?		165?	DN250?	700?
7HF-60HV?	7?	60″?		165?	DN300?	700?
