板框过滤器系列

板 框 过 滤 器

产品介绍

(纸板 脱碳 精滤 粗滤 大流量)

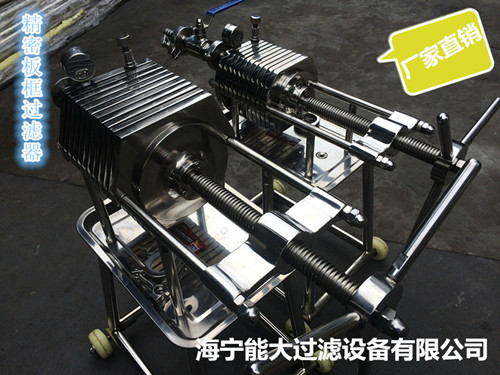

本机为不锈钢多层板框压滤机，适用于浓度50%以下粘度较低，含渣量较少的液体作密闭过滤以达到提纯，灭菌、澄清等精滤、脱活性碳、除微粒、半精滤的要求，直接选用微孔滤膜，可不经微孔薄膜过滤器过滤可达到无菌过滤之目的）。本机过滤面积大，流量大，适用范围大，所以在制药、化工、食品等行业有广泛用途，应用在制药厂针剂药液之过滤，效果甚佳。

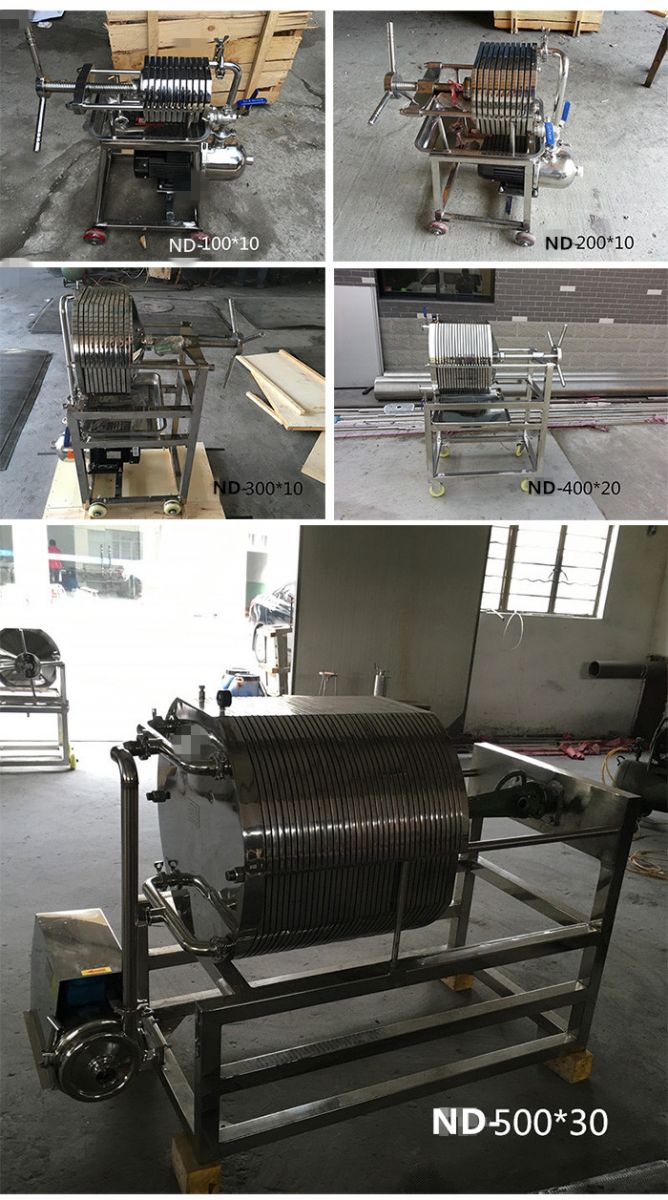

规格型号



型号	规格(mm)	层数	过滤面积(M2)	滤膜孔径(um)	过滤压力(Mpa)	水流量(T/h)	电机功率(Kw)	外型尺寸(mm)	进口(mm)	出口(mm)
ND	Φ100	10	0.078	0.8	0.15	0.8	0.55	600×300×600	15	15
ND	Φ150	10	0.170	0.8	0.15	1.5	0.55	650×380×650	20	15
ND	Φ200	10	0.314	0.8	0.15	2.0	0.55	650×400×700	20	15
ND	Φ300	10	0.7	0.8	0.2	4.0	1.10	700×500×800	25	20
ND	Φ400	10	1.25	0.8	0.2	6.0	1.10	900×600×1000	38	25
ND	Φ400	16	2.0	0.8	0.3	9.0	1.50	1000×600×1000	38	25
ND	Φ400	20	2.5	0.8	0.3	10	1.50	1100×600×1000	38	25
ND	Φ400	24	3.0	0.8	0.3	12	2.20	1200×600×1000	38	25
ND	Φ400	32	4.0	0.8	0.3	14	2.20	1320×600×1000	45	25
注：需要面积加大可定做，增压泵需防爆电机和格兰富泵补差价， 24 层以上为双进双出加大流量。本卧式板框过滤器最大可加工60层，采用液压。

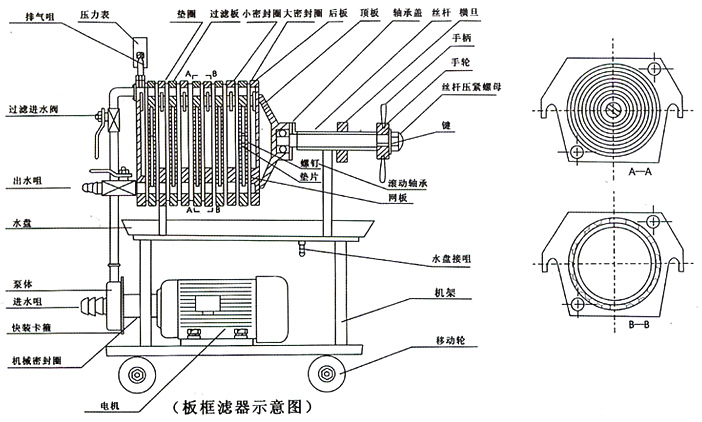

产品特点

本机除配用电机外，其它机件均采用304或316L优质耐腐蚀不锈钢材料制成，适用于过滤各种PH值酸碱溶液，本机应用加压密闭过滤，滤液损耗少，过滤质量好，效率高。过滤部分由十层滤板组成，过滤面积大，流通量大；且可根据被滤溶液之不同生产工艺（初滤、脱活性碳、除微粒、半精滤、精滤）要求，更换不同滤膜、及根据用户生产流量之大小可适当减少或增加滤板层数，使之适合生产之需要，因此本机具有一机多用适用范围广之特点；滤板采用平面螺纹网状形，结构先进，不变形，容易清洗，能有效地增长各种滤膜的使用寿命，从而降低和节约生产成本，本机配备之不锈钢输液泵，其配用电机小，耗电省。机座下装有胶轮，操作方便，移动灵活，可供移动使用。(本机同规格，型号，层数，流量比老型号大2T/h-3T/h，本机已生产、型号：ND-200、ND-300 ND-400)。度低而结晶的问题解决。

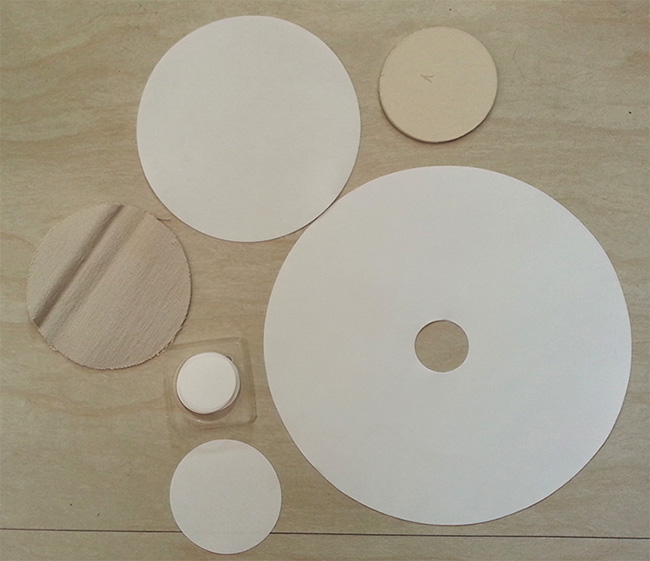

耗材选择

本机滤材可选用（聚丙烯滤膜、增强型滤膜、滤纸、滤布，专用脱碳过滤膜）等，可根据用户要求选用合适的滤材。

对比效果

精湛工艺
