产品介绍

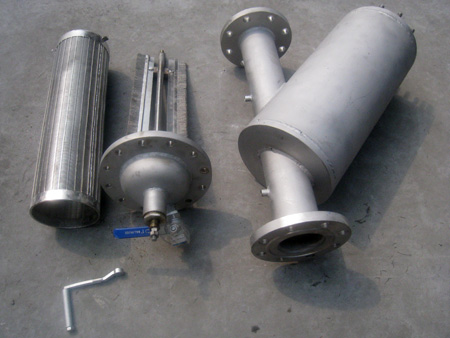

手摇刷式过滤器
.jpg)
手摇刷式过滤器
手摇刷式过滤器采用创新的设计，精巧的结构，广泛应用于电厂、污水处理厂、冶金、钢铁、农业、市政、中央空调等行业水过滤，特别适用于二十四连续运行的不停机系统。
应用范围
电厂、污水处理厂、冶金、钢铁、农业、市政、中央空调等行业水过滤
手摇刷式过滤器原理概述
手摇刷式过滤器的由过滤器本体、不锈钢过滤网、带手柄的清洗刷架组、排污阀及压力表所组成，清洗刷架组穿过过滤器盖，清洗刷安装在不锈钢过滤网内部，水流经手摇刷式过滤器时，杂质被滤网拦截，当需要排污时，只要打开排污阀顺时针方向摇动手柄数圈，即可完成排污，不必拆卸过滤器清洗内部滤网，清洗排污过程水流不中断。
手摇刷式过滤器产品特点
★结构设计简单、高过滤效率、高可靠性
★手动刷式不停机清洗
★较大的过滤面积，极小的压损。
★清洗不断流，特别适用于二十四小时不停机系统
★安装灵活，可以水平安装也适应于垂直安装
手摇刷式过滤器产品选型
为了能更适用客户的水系统，为了最佳的过滤效果，达到为客户节能、省电、省水、环保的最高要求，长沙多灵做为领先的水过滤解决方案供应商，我们的工程师将用他们最专业技术知识，丰富的操作经验，为您做出最佳的方案选择。
您在选择手摇刷式过滤器的时候，请考虑以下几个参数
1、处理流量
2、过滤介质的化学性质
3、过滤介质的悬浮物浓度
4、要求的过滤精度
5、管道的压力
过滤精度对照表
|
微米（μm） |
10 |
25 |
30 |
40 |
50 |
80 |
100 |
120 |
150 |
200 |
400 |
800 |
1500 |
3000 |
|
目 数 |
1500 |
650 |
550 |
400 |
300 |
200 |
150 |
120 |
100 |
80 |
40 |
20 |
10 |
5 |

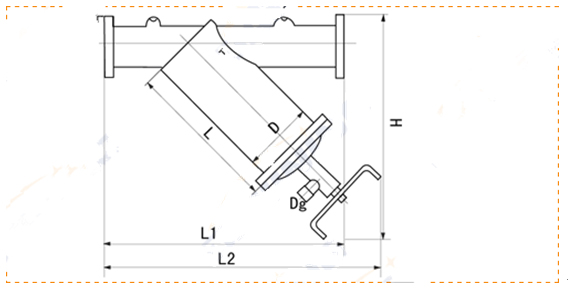

手摇刷式过滤器尺寸图
.jpg)
技术规格型表
|
型号 |
接口口径 |
L1 |
L2 |
L |
D |
H |
排污口 |
流量 |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
m3/h |
|
|
NDS-50 |
50 |
500 |
710 |
330 |
159 |
500 |
25 |
19 |
|
NDS-80 |
80 |
550 |
710 |
330 |
159 |
550 |
25 |
50 |
|
NDS-100 |
100 |
670 |
810 |
430 |
159 |
670 |
32 |
80 |
|
NDS-125 |
125 |
690 |
820 |
430 |
219 |
690 |
32 |
125 |
|
NDS-150 |
150 |
800 |
950 |
480 |
275 |
800 |
32 |
180 |
|
NDS-200 |
200 |
900 |
1050 |
560 |
325 |
900 |
40 |
320 |
|
NDS-250 |
250 |
1200 |
1350 |
744 |
377 |
1200 |
50 |
490 |
|
NDS-300 |
300 |
1250 |
1630 |
780 |
426 |
1250 |
65 |
710 |
|
NDS-350 |
350 |
1300 |
1980 |
820 |
478 |
1300 |
65 |
970 |
手摇刷式过滤器技术参数
单台最大过滤流量可达970m3/h
过滤精度从4000微米-20微米
滤网可选钻孔（4000-800μm），楔形（1000-50μm）编织复合（800—20μm）
最小工作压力≥0.1MPa
最高工作压力≤1.6MPa(特殊可定制)
工作温度≤95℃
清洗方式：刷式
安装形式：可立式安装或卧式安装，多台并联可获得更大流量
手摇刷式过滤器安装注意事项
1、按照手摇刷式过滤器本体上的箭头提示方向连接管道
2、安装时应考虑便于检修，且应安装旁通管道。
3、安装时应尽量考虑排污口在下部，便于杂物的排放。
4、手摇刷式过滤器可水平或垂直安装，垂直安装时要求水流方向是自上而下的，当进出口压力达到0。04Mpa，需要打开排污阀，人工轻轻顺时针方向转动清洗手柄，直至排出水质变清，关闭排污阀。
手摇刷式过滤器安装形式
